取样作业现场音视频记录仪应用方案

一、概述

钢铁生产需要多种原燃料，如铁矿粉、铁合金和各种辅料（石灰石、萤石等），这些原燃料的质量不仅是影响冶炼工艺参数配置的重要依据，由于原燃料品种多、分布广的特点，对于作业人员的作业过程需要实时记录，便于事后分析比较，总结经验，提高企业管理水平。视频记录仪已广泛应用于电力、钢铁、造纸、化工等行业现场作业应用中，传统的视频记录仪产生的大量现场视频录像、照片资源无法快速与相关作业作到一一对应，查找对应作业录像费时费力。

公司自主设计研发的千里目®二维码视频记录仪EW6036，通过扫描作业现场重要物料条码或者指定的二维码触发事件录像，录像文件以二维码（例如采样条码、设备条码）为文件名自动保存，通过视频记录仪自动采集站对录像资源进行自动上传管理，管理人员只需根据二维码进行录像查询与回放；一个二维码对应一个文件，一个作业工序对应一个文件，可实时记录现场作业情况、收集证据、规范作业行为等，解决了常规的视频记录仪难以查找需要的作业环节的录像问题。

管理人员依据视频记录仪的GPS/北斗定位功能，随时备查作业人员的工作轨迹，从而规范作业行为，避免作业过程受到外来的人为因素干扰或作业过程未遵循管理要求的工序流程，最大限度地减少人为因素，对于加强岗位廉洁风险防范、堵塞管理漏洞将起到重要作用。

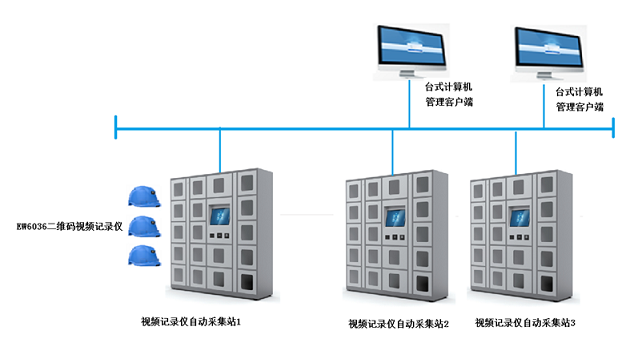

二、系统拓扑

三、系统组成

系统由EW6036二维码视频记录仪、视频记录仪自动采集站、监控管理客户端等组成。在作业现场管理人员利用二维码视频记录仪扫描作业现场重要物料条码或者指定的二维码触发事件录像，录像文件以二维码（例如采样条码、设备条码）为文件名自动保存。

视频记录仪自动采集站实现对二维码视频记录仪充电与管理，工作人员通过刷指纹开启柜门，取存二维码记录仪，实现二维码记录仪与人员的一一对应管理。

视频记录仪自动采集站可对二维码视频记录仪实现自动拷贝、自动归档、并自动删除记录仪中的数据，对已接入的二维码视频记录仪进行自动充电、时间校准、数据导出，数据导出支持断点续传，导入文件过程中，二维码视频记录仪与视频记录仪自动采集站断开再连接后，仍可继续导入。

在视频记录仪自动采集站的触控屏上可以查看已导入文件的相关信息，包括文件大小、视频文件时长、对应用户等信息，可播放音视频文件。

四、系统功能

1）扫描二维码录像记录

通过EW6036二维码视频记录仪的摄像头直接扫描二维码，二维码扫描成功后记录仪进行声音提示。

录像/照片文件命名规则：

a. 手动录像生成的文件，以时间戳来命名录像文件名；扫描二维条码触发的事件录像生成的录像文件，以二维码数据@时间戳来命名录像文件名；

b. 手动录像期间，拍照生成的文件，以时间戳来命名图片文件名；扫描触发事件录像期间，拍照生成的文件，以二维码数据@时间戳来命名图片文件名。

2）二维编码检索录像管理

通过录像管理系统客户端可以查看所有视频记录仪自动采集站中的录像及照片资源。在录像回放管理界面或通用视频播放器中，管理打开录像文件存放目录，以录像文件名（二维码数据@时间戳）中的二维码数据为搜索条件，对录像、照片进行模糊查询、回放；在搜索栏输入二维码数据，系统列出相关录像/照片，便于回放等。

3）二维码视频记录仪充电与管理

设备存放管理：

二维码视频记录仪可以存放在视频记录仪自动采集站中，作业人员通过指纹识别开启柜门，取出二维码视频记录仪；工作站自动记录人员信息及取出时间信息。作业完成后，作业人员将视频记录仪放回柜中进行录像、照片等数据自动上传。

视频记录仪自动采集站的各个柜门中配置有充电线，工作人员将电源插入二维码视频记录仪，系统自动记录充电情况。

录像自动上传管理：

将二维码视频记录仪的录像、照片资料自动拷贝，视频记录仪自动采集站将资料信息自动上传，上传完毕后自动将二维码视频记录仪中资料删除，对已拷贝执法资料做整理。

当设备接入后，视频记录仪自动采集站自动检测并自动采集二维码视频记录仪存储的录像和照片资料。可同时支持1 8个二维码视频记录仪接入采集工作站，数据采集完成后，自动分类存储。

可以对是否自动清空二维码视频记录仪中数据进行设定，系统可以在采集完成后自动清空二维码视频记录仪内部的数据。

4）远程监控

远程视频监控系统基于外网搭建的情况下，在二维码视频记录仪中安装4G卡，设备开机后，注册上线，管理人员在可以实现远程监控、位置定位、轨迹回放等。

5）轨迹回放

二维码视频记录仪实时在线时，管理人员可以对二维码视频记录仪位置定位，历史轨迹回放。

二维码视频记录仪无法通过公网接入系统时，通过视频记录仪自动采集站在上传录像、图片时，同时将GPS信息一并上传到平台，管理人员通过视频监控平台可以查看轨迹回放。
